Contoh Soal PAS PMKR Kelas 11 SMK 2023 dan Jawaban ONLINE
Centralpendidikan.com - Berikut ini adalah Contoh Soal PAS Pemeliharaan Mesin Kendaraan Ringan atau PMKR Kelas 11 Semester 1 beserta kunci jawaban online gratis.
Bapak/ibu guru pengajar di jurusan Otomotif tingkat SMK Kelas 11 dapat menggunakannya sebagai referensi dalam menyusun naskah penilaian akhir semester ganjil tahun 2023/2024. Dengan materi PAS PMKR mengacu pada kisi - kisi kurikulum 2013 revisi yang sebelumnya telah dibagikan oleh tenaga pendidik di satuan pendidikan masing-masing.
Keseluruhan soal berjumlah total 40 butir pilihan ganda. Dibagikan dalam dua varian (online dan berkas pdf).
Contoh Soal PAS PMKR Kelas 11 SMK 2023 dan Jawaban ONLINE
Sebagaimana yang perlu diketahui bahwa naskah Soal PAS Pemeliharaan Mesin Kendaraan Ringan (PMKR) Kelas 11 SMK Semester 1 berasal dari Arsip dari ujian Otomotif daring satuan pendidikan SMK tahun sebelumnya.
Gunakan untuk proses penyusunan naskah dan cocokkan berdasarkan materi yang dipelajari saat ini.
File PDF + Jawaban berada dibawah try out online.
Selamat mengerjakan..
1. Terminal OBD II pada kendaraan avanza/xenia yang harus di jamper dalam pemeriksaan dan mendiagnosis sistem EFI secara manual adalah terminal....
a. 4 dan 12
b. 4 dan 13
c. E1 dan TE1
d. E1 dan IDL
e. IDL dan E2
2. Berikut ini merupakan fungsi kondensor pada sistem pengapian konvensional, kecuali
a. Mempercepat proses hilangnya medan magnet pada koil pengapian
b. Mempercepat ignition timing
c. Mencegah terjadinya loncatan bunga api pada contact breaker
d. Membuat pengapian menjadi setabil
e. Memperbesar arus pada koil pengapian
3. Pada pompa injeksi sebaris feed hole berfungsi untuk :
a. Mengatur proses pembakaran
b. Mengatur jumlah bahan bakar
c. Mengatur tekanan
d. Mengatur solar
e. Mengatur masuknya bahan bakar ke
4. Berikut yang bukan merupakan tujuan dilakukannya Proses kalibrasi pompa injeksi adalah …
a. Menyamakan volume pemompaan bahan bakar masing-masing plunger
b. Menyamakan prestroke masing-masing plunger
c. Menyamakan injektion timing masing- masing plunger
d. Menyamakan tekanan injeksi bahan bakar
e. Menyamakan langkah efektif plunger
5. Panjang langkah plunger dari TMB hingga puncak plunger menutup feed hole disebut …
a. Langkah sisa
b. Langkah efektif
c. Langkah total
d. Langkah persiapan
e. Pre stroke
6. Komponen yang berfungsi untuk menyaring kotoran dan air yang terdapat pada bahan bakar mesin diesel adalah :
a. Glow plug
b. Feed pump
c. Priming pump
d. Water sendimenter
e. Feed hole
7. Fuse blade mempunyai identi kasi warna sebagai berikut
a. Hijau 10 A, Kuning 15 A. Biru 20A
b. Biru 10 A, Merah 15A, Hijau 20 A
c. Kuning 10 A, Hijau 15 A, Biru 20 A
d. Kuning 15 A, Hijau 15 A, Biru 20 A
e. Merah 10 A, Biru 15 A, Kuning 20 A
8. Jenis pompa injeksi bahan bakar pada motor diesel dapat dibedakan menjadi 2 jenis yaitu :
a. System langsung dan tidak langsung
b. System centrifugal dan common
c. System tunggal dan ganda
d. System common dan injeksi sebaris
e. System injeksi sebaris dan injeksi distributor
9. 1. Ruang bakar pada mesin diesel dapat dibedakan menjadi dua macam yaitu :
a. Tipe ruang bakar kamar pusar dan Tipe ruang bakar tidak langsung
b. Tipe ruang bakar tidak langsung dan tipe ruang bakar kamar depan
c. Tipe ruang bakar langsung dan ruang bakar tidak langsung
d. Tipe setengah lingkaran dan tipe spherical
e. Tipe ruang bakar kamar depan dan tipe kamar pusar
10. Piston bergerak dari TDC menuju BDC dengan katup masuk dan katup buang menutup semua, pada saat tersebut motor diesel sedang melakukan …
a. Langkah hisap
b. Langkah usaha
c. Langkah pembilasan
d. Langkah kompresi
e. Langkah buang
11. Yang tidak termasuk perbedaan Sistem Karburator dengan Injeksi Bahan Bakar Kontrol Elektronik, adalah....
a. Sistem EFI saat percepatan diatur oleh pompa percepatan
b. Sistem EFI pengabutan tergantung tekanan bensin dan ukuran lubang injector
c. Sistem EFI pengabutan bensin pada injector
d. Sistem EFI komposisi campuran dikontrol computer (Electronic Control Unit/ ECU)
e. Sistem EFI saat dipercepat jumlah udara yang masuk semakin banyak. Jumlah udara dideteksi oleh air ow meter atau MAP sensor
12. Perbandingan komprsi pada motor diesel adalah
a. 8 : 1 sampai 22 : 1
b. 15 : 1 sampai 22 : 1
c. 10 : 1 sampai 22 : 1
d. 17 : 1 sampai 22 : 1
e. 6 : 1 sampai 12 : 1
13. Penyetelan pre stroke pompa injeksi in line dilakukan dengan cara …
a. Menggerser control rack
b. Menambah / mengurangi shim /washer di atas pegas delivery valve
c. Mentencangkan / mengendorkan skrup penyetel di injektor
d. Menambah / mengurangi shim / washer di atas tappet roller
e. Menambah / mengurangi shim /washer di atas pegas plunger
14.
Di atas gambar Air Flow meter di tunjukkan pada nomor....
a. 14
b. 7
c. 22
d. 2
e. 5
15. Penyetelan tekanan injeksi yang terlalu rendah akan mengakibatkan
a. Kabutan injeksi bahan bakar kasar
b. Kabutan in jeksi bahan bakar halus
c. Asap gas buang menjadi bersih
d. Suara mesin halus
e. Saat injeksi menjadi maju
16. Berakhirnya penginjeksian pada mesin diesel terjadi ketika..
a. plunger sampai di TMA
b. puncak plunger menutup feed hole
c. puncak plunger membuka feed hole
d. helix membuka feed hole
e. helix menutup feed hole
17. Berikut yang bukan merupakan Kelebihan sistem bahan bakar common rail dibandingkan sistem bahan bakar diesel konvensional adalah
a. Atonmisasi bahan bakar lebih baik
b. Perbaikan lebih mudah
c. Emisi gas buang menjadi lebih bersih
d. Tekanan injeksi lebih tinggi
e. Pengaturan penginjeksian diatur oleh ECU
18. Saat injeksi mesin diesel yang terlalu maju maka dapat ditepatkan dengan cara…
a. Menambahkan shim / washer diatas pressure spring injektor
b. Menggeser pompa injeksi menjauhi mesin
c. Menurunkan tekanan injeksi
d. Menggeser pompa injeksi mendekati mesin
e. Menaikkan tekanan injeksi
19. Berikut yang bukan sebagai akibat dari penyetelan pre stroke yang tidak sama adalah …
a. Saat injeksi masing-masing plunger tidak sama
b. Volume injeksi masing-masing plunger tidak sama
c. Suara dan getaran mesin kasar
d. Tekanan injeksi masing-masing injektor tidak sama
e. Langkah efektif masing-masing plunger tidak sama
20. Fungsi kelonggaran celah klep yang sesuai standart adalah :
a. Mengatasi overlood
b. Agar klep tidak mudah aus, karena bergesek
c. Untuk mencegah detonasi
d. Agar pelumasan pada klep semakin baik
e. Mengatasi pemuaian
21. Yang berfungsi untuk mencegah terjadi kecelakaan pada saat motor berjalan miring adalah.
a. EOT sensor
b. Gear posisition swicth
c. Bank angle
d. Ign ition pulse sensor
e. Data link prosesor
22. Untuk meningkatkan kemampuan menghidupkan mesin pada saat mesin masih dingin pada mesin EFI menggunakan....
a. Air Flow meter
b. Cold start injection
c. Katup Choke
d. Throtle valve
e. Pelampung
23. Penyetelan saat injeksi tang terlalu maju akan mengakibatkan…
a. Terjadi detonasi
b. Suara mesin halus
c. Asap gas buang menjadi bersih
d. Bahan bakar irit
e. Tenaga mesin optimal
24. Pengajuan saat injeksi pada motor diesel dilakukan oleh…
a. Automatic taimer
b. Control rack
c. plunger
d. Deliveri valve
e. governor
25. Bila baut penyetel Idle Mixture Adjusting Screw Karburator diputar arah kedalam maka :
a. Jumlah bensin lebih banyak dibanding udara pada putaran tinggi
b. Jumlah udara lebih banyak dibanding bensin pada putaran rendah
c. Jumlah bensin lebih banyak dibanding udara pada putaran rendah
d. Jumlah udara lebih banyak dibanding bensin pada putaran tinggi
e. Jumlah udara sama saja
26. Volume injeksi bahan bakar diesel ditentukan oleh.
a. control lever
b. diameter plunyer
c. langkah efektif plunyer
d. governor
e. control rack
27. Yang mengatur agar tekanan bahan bakar di dalam common rail tidak berlebihan adalah …
a. Pressure limiter
b. Overflow valve
c. EDU
d. ECU
e. Pressure sensor
28. Kompnen yag berfungsi untuk mendeteksi perbedaan tekanan pada bagian inlet dan outlet pada saringan bahan bakar adalah :
a. Elemen pemanas
b. Feed pump
c. Fuel cut declaration
d. Vacuum switch
e. Distributor
29. enggantian saringan bahan bakar pada motor EFI dilakukan setiap ….km sekali. a. b. c. d.
a. 30.000
b. 80.000
c. 40.000
d. 20.000
e. 25.000
30. Pembakaran didalam silinder akan dikatakan baik apabila :
a. Kadar HC dan O2 dalam gas buang tinggi
b. Kadar CO dan CO2 dalam gas buang rendah
c. Kadar CO dan CO2 dalam gas buang tinggi
d. Kadar CO dan O2 dalam gas buang tinggi
e. Kadar CO2 tinggi dan kadar CO rendah
31. Komponen yang berfungsi untuk mencairkan lilin pada saluran bahan bakar pada mesin diesel adalah :
a. Priming pump
b. Feed pump
c. Glow plug
d. Water sendimenter
e. Feed hole
32. Bila 2 buah batere dengan tegangan dan amper yang sama disambung secara paralel maka hasilnya adalah :
a. Teganagan dan arusnya tetap
b. Teganganya bertambah arusnya bertambah
c. Tegangannya bertambah
d. Teganganya tetap arusnya bertambah
e. Teganganya bertambah arusnya berkurang
33. Perbedaaan pada motor diesel dan motor bensin yang menyebabkan e siensi panas lebih optimal adalah.
a. pengggunaan sebagai penggerak kandaraan
b. Konstruksi ruang bakar di dalam kepala silinder
c. tekanan kompresi
d. bahan bakar yang digunakan
e. proses pencampuran bahan bakar dengan udara
34. Tegangan tinggi pada coil akan menjadi rendah / dibawah standart Karena :
a. Sering timbul bunga api pada kontak platina
b. Tegangan battery yang masuk ke Coil rendah
c. Condensor yang sudah tidak berfungsi dengan baik
d. Jawaban a,b,c adalah benar
e. Platina rusak
35. Sistem Injeksi Bahan Bakar Kontrol Elektronik terdiri dari 3 kelompok dasar, yang tidak termasuk dalam 3 klompok tersebut adalah....
a. Electronik ignition
b. Sistem bahan bakar (Fuel System)
c. Sistem kontrol elektronik
d. Electronic Control System
e. Sistem induksi udara(Air Induction System)
36.
a. 14
b. 7
c. 22
d. 2
e. 5
15. Penyetelan tekanan injeksi yang terlalu rendah akan mengakibatkan
a. Kabutan injeksi bahan bakar kasar
b. Kabutan in jeksi bahan bakar halus
c. Asap gas buang menjadi bersih
d. Suara mesin halus
e. Saat injeksi menjadi maju
16. Berakhirnya penginjeksian pada mesin diesel terjadi ketika..
a. plunger sampai di TMA
b. puncak plunger menutup feed hole
c. puncak plunger membuka feed hole
d. helix membuka feed hole
e. helix menutup feed hole
17. Berikut yang bukan merupakan Kelebihan sistem bahan bakar common rail dibandingkan sistem bahan bakar diesel konvensional adalah
a. Atonmisasi bahan bakar lebih baik
b. Perbaikan lebih mudah
c. Emisi gas buang menjadi lebih bersih
d. Tekanan injeksi lebih tinggi
e. Pengaturan penginjeksian diatur oleh ECU
18. Saat injeksi mesin diesel yang terlalu maju maka dapat ditepatkan dengan cara…
a. Menambahkan shim / washer diatas pressure spring injektor
b. Menggeser pompa injeksi menjauhi mesin
c. Menurunkan tekanan injeksi
d. Menggeser pompa injeksi mendekati mesin
e. Menaikkan tekanan injeksi
19. Berikut yang bukan sebagai akibat dari penyetelan pre stroke yang tidak sama adalah …
a. Saat injeksi masing-masing plunger tidak sama
b. Volume injeksi masing-masing plunger tidak sama
c. Suara dan getaran mesin kasar
d. Tekanan injeksi masing-masing injektor tidak sama
e. Langkah efektif masing-masing plunger tidak sama
20. Fungsi kelonggaran celah klep yang sesuai standart adalah :
a. Mengatasi overlood
b. Agar klep tidak mudah aus, karena bergesek
c. Untuk mencegah detonasi
d. Agar pelumasan pada klep semakin baik
e. Mengatasi pemuaian
21. Yang berfungsi untuk mencegah terjadi kecelakaan pada saat motor berjalan miring adalah.
a. EOT sensor
b. Gear posisition swicth
c. Bank angle
d. Ign ition pulse sensor
e. Data link prosesor
22. Untuk meningkatkan kemampuan menghidupkan mesin pada saat mesin masih dingin pada mesin EFI menggunakan....
a. Air Flow meter
b. Cold start injection
c. Katup Choke
d. Throtle valve
e. Pelampung
23. Penyetelan saat injeksi tang terlalu maju akan mengakibatkan…
a. Terjadi detonasi
b. Suara mesin halus
c. Asap gas buang menjadi bersih
d. Bahan bakar irit
e. Tenaga mesin optimal
24. Pengajuan saat injeksi pada motor diesel dilakukan oleh…
a. Automatic taimer
b. Control rack
c. plunger
d. Deliveri valve
e. governor
25. Bila baut penyetel Idle Mixture Adjusting Screw Karburator diputar arah kedalam maka :
a. Jumlah bensin lebih banyak dibanding udara pada putaran tinggi
b. Jumlah udara lebih banyak dibanding bensin pada putaran rendah
c. Jumlah bensin lebih banyak dibanding udara pada putaran rendah
d. Jumlah udara lebih banyak dibanding bensin pada putaran tinggi
e. Jumlah udara sama saja
26. Volume injeksi bahan bakar diesel ditentukan oleh.
a. control lever
b. diameter plunyer
c. langkah efektif plunyer
d. governor
e. control rack
27. Yang mengatur agar tekanan bahan bakar di dalam common rail tidak berlebihan adalah …
a. Pressure limiter
b. Overflow valve
c. EDU
d. ECU
e. Pressure sensor
28. Kompnen yag berfungsi untuk mendeteksi perbedaan tekanan pada bagian inlet dan outlet pada saringan bahan bakar adalah :
a. Elemen pemanas
b. Feed pump
c. Fuel cut declaration
d. Vacuum switch
e. Distributor
29. enggantian saringan bahan bakar pada motor EFI dilakukan setiap ….km sekali. a. b. c. d.
a. 30.000
b. 80.000
c. 40.000
d. 20.000
e. 25.000
30. Pembakaran didalam silinder akan dikatakan baik apabila :
a. Kadar HC dan O2 dalam gas buang tinggi
b. Kadar CO dan CO2 dalam gas buang rendah
c. Kadar CO dan CO2 dalam gas buang tinggi
d. Kadar CO dan O2 dalam gas buang tinggi
e. Kadar CO2 tinggi dan kadar CO rendah
31. Komponen yang berfungsi untuk mencairkan lilin pada saluran bahan bakar pada mesin diesel adalah :
a. Priming pump
b. Feed pump
c. Glow plug
d. Water sendimenter
e. Feed hole
32. Bila 2 buah batere dengan tegangan dan amper yang sama disambung secara paralel maka hasilnya adalah :
a. Teganagan dan arusnya tetap
b. Teganganya bertambah arusnya bertambah
c. Tegangannya bertambah
d. Teganganya tetap arusnya bertambah
e. Teganganya bertambah arusnya berkurang
33. Perbedaaan pada motor diesel dan motor bensin yang menyebabkan e siensi panas lebih optimal adalah.
a. pengggunaan sebagai penggerak kandaraan
b. Konstruksi ruang bakar di dalam kepala silinder
c. tekanan kompresi
d. bahan bakar yang digunakan
e. proses pencampuran bahan bakar dengan udara
34. Tegangan tinggi pada coil akan menjadi rendah / dibawah standart Karena :
a. Sering timbul bunga api pada kontak platina
b. Tegangan battery yang masuk ke Coil rendah
c. Condensor yang sudah tidak berfungsi dengan baik
d. Jawaban a,b,c adalah benar
e. Platina rusak
35. Sistem Injeksi Bahan Bakar Kontrol Elektronik terdiri dari 3 kelompok dasar, yang tidak termasuk dalam 3 klompok tersebut adalah....
a. Electronik ignition
b. Sistem bahan bakar (Fuel System)
c. Sistem kontrol elektronik
d. Electronic Control System
e. Sistem induksi udara(Air Induction System)
36.

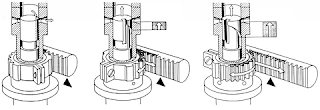

Gambar dengan notasi C pada gambar di bawah menunjukkan kerja pompa injeksi ketika…
a. pemompaan setengah
b. tidak ada pemompaan
c. langkah efektif nol
d. pemompaan penuh
e. langkah efektif 1/2
37. Akibat yang ditimbulkan dari bocornya katup delivery adalah …
a. volume injeksi berkurang
b. terjadi tetesan/rembesan bahan bakar di ujung nozle
c. saat injeksi menjadi mundur
d. volume injeksi terlalu banyak
e. saat injeksi menjadi maju
38. Sensor yang mengukur perubahan tekanan udara yang terjadi pada saluran masuk yang disebabkan oleh putaran dan beban motor pada sistem EFI adalah....
a. WTS
b. Oxygen sensor
c. Starter signal
d. TPS sensor
e. MAP sensor
39. Pengaturan pembukaan injektor pada sistem common rail dilakukan oleh…
a. Tekanan bahan bakar dari suply pump
b. Tekanan bahan bakar dari transfer pump
c. Pressure sensor
d. ECU
e. EDU
40. Komponen sistem bahan bakar common rail yang berfungsi menaikan tekanan bahan bakar adalah…;
a. Suply pump
b. Pressure limiter
c. Common rail
d. Transfer pump
e. Pressure sensor
b. tidak ada pemompaan
c. langkah efektif nol
d. pemompaan penuh
e. langkah efektif 1/2
37. Akibat yang ditimbulkan dari bocornya katup delivery adalah …
a. volume injeksi berkurang
b. terjadi tetesan/rembesan bahan bakar di ujung nozle
c. saat injeksi menjadi mundur
d. volume injeksi terlalu banyak
e. saat injeksi menjadi maju
38. Sensor yang mengukur perubahan tekanan udara yang terjadi pada saluran masuk yang disebabkan oleh putaran dan beban motor pada sistem EFI adalah....
a. WTS
b. Oxygen sensor
c. Starter signal
d. TPS sensor
e. MAP sensor
39. Pengaturan pembukaan injektor pada sistem common rail dilakukan oleh…
a. Tekanan bahan bakar dari suply pump
b. Tekanan bahan bakar dari transfer pump
c. Pressure sensor
d. ECU
e. EDU
40. Komponen sistem bahan bakar common rail yang berfungsi menaikan tekanan bahan bakar adalah…;
a. Suply pump
b. Pressure limiter
c. Common rail
d. Transfer pump
e. Pressure sensor
- PAS PMKR Kelas 11 SMK + Jawaban : DOWNLOAD
Diharapkan Contoh Soal PAS PMKR Kelas 11 SMK 2023 dan Jawaban ONLINE bermanfaat untuk tenaga didik dan siswa sekalian.
